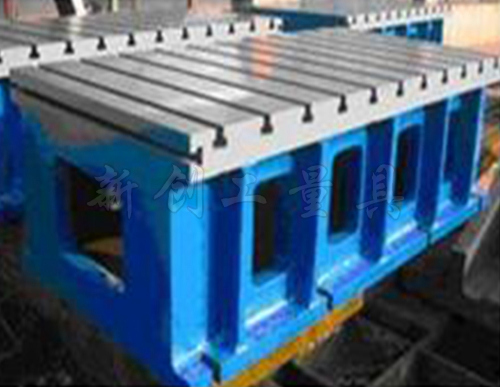

  • 方箱工作台
  • 铸铁方筒
  • T型槽方箱
  • 名称:

    方筒垫箱

    描述:方筒垫箱的用途:方筒垫箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱主要用于零部件的平行度、垂直度等的检验和划线。
    方筒垫箱 详细说明

    JB/T3411.56-99标准制造,材料HT200,用于零部件平行度、垂直度的检验和划线,   方箱用于检验或划精密工件的任意角度线。

    方箱规格:100mm×100mm×100mm-600mm×600mm×600mm大于以上规格时可按要求加工制作。

    方箱,方筒,铸铁方箱,铸铁方筒,方筒体用于钳工立体划线和机械另部件的平行度、垂直度的测量和检验。可根据用户要求制作各种规格的等高方箱及长方筒。

    方筒垫箱的用途:方筒垫箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱主要用于零部件的平行度、垂直度等的检验和划线。检定的环境条件:常温、常湿。

    方筒垫箱的生产标准及要求:方筒垫箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

    方筒垫箱的精度及检定标准:

    1)精度:对于刮制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。

    2)方箱检定方法:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其   大值,当误差方向不一致时取其   大正差与   大负差   值之和,为该受检面平面的平面度。
